Как установить подлокотник на Гранту и Гранту FL своими руками

Показываем по шагам, как поставить подлокотник ArBox 2 на Гранту самому. Инструкция для варианта крепления №2. Он подходит и на Гранту FL, и на Гранту до 2018 года, а ещё на Калину и Datsun.

Времени уйдёт около получаса. Сверлить ничего не нужно: подлокотник держится на штатных винтах передних сидений. При этом сиденья не связываются между собой, их можно двигать и регулировать так же, как раньше.

Вариант 1 или вариант 2: какой выбрать

У ArBox 2 для Гранты есть два варианта крепления, и до покупки стоит понять, какой подойдёт именно вам.

Вариант 1. Металлический адаптер крепится в одной точке, сверху его закрывает декоративная накладка. Крепления не видно, смотрится аккуратно. Минус в том, что этот вариант встаёт только на машины с ручником нового образца. Вот так он выглядит на Гранте FL:

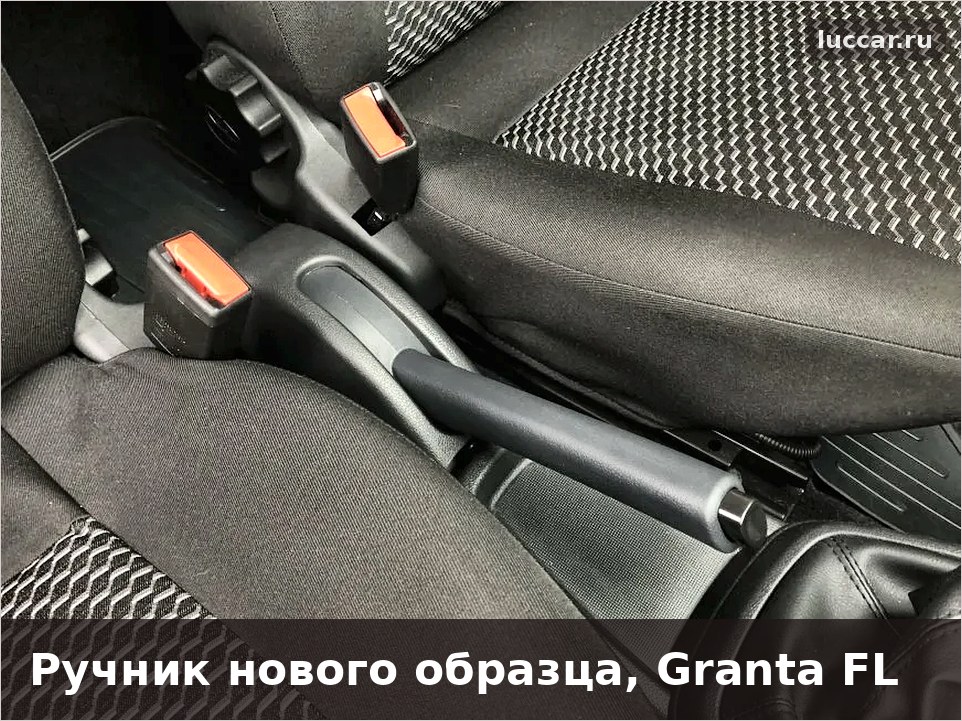

Ручник нового образца на Lada Granta FL

Если у вас такой же ручник, подойдёт любой вариант. Если ручник другой, берите вариант 2.

Вариант 2. Подножка заводится под полозья обоих передних сидений и фиксируется в двух точках, поэтому держится надёжнее. А так как крепится она к сиденьям, а не к ручнику, вариант 2 подходит на всё семейство: Гранту до 2018 года и Гранту FL, Калину первую и вторую, Datsun on-DO и mi-DO.

Дальше в статье разбираем установку варианта 2. Для варианта 1 есть отдельная инструкция в PDF.

Какие машины подходят под вариант 2

Lada Granta FL — с 2018 года
Lada Granta — 2011–2018 годов
Lada Kalina — 2004–2013 годов
Lada Kalina 2 — 2013–2018 годов
Datsun on-DO и mi-DO — 2014–2020 годов

Что понадобится

Из инструмента нужны бита или отвёртка Torx T40 (ей откручиваются винты сидений) и ключ под болты М6.

В коробке лежат подлокотник, металлическая подножка, два болта М6×20 с пластиной, декоративная крышка и бумажная инструкция.

Установка по шагам

Шаг 1. Откручиваем передние винты

Отодвиньте водительское и пассажирское сиденья назад до упора. Откройте доступ к передним креплениям полозьев и выкрутите два передних винта отвёрткой Torx T40.

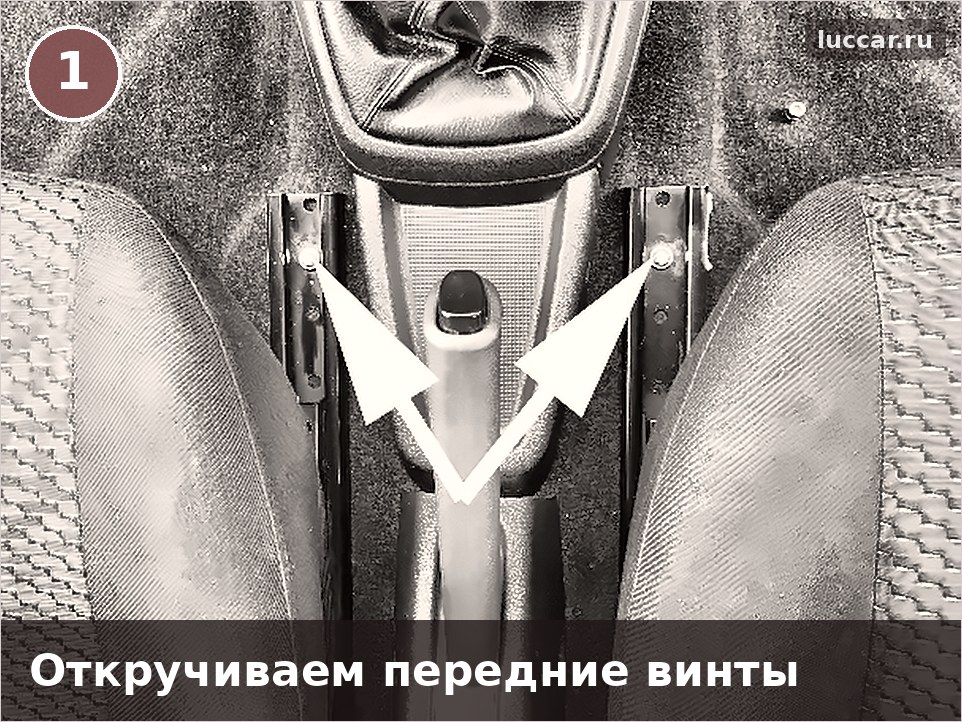

Установка подлокотника на Гранту: откручиваем передние винты полозьев сидений Torx T40

Винты затянуты на заводе туго. Давите на отвёртку сильнее и держите её ровно, иначе легко сорвать шлиц. Если винт не идёт, возьмите биту с трещоткой.

Шаг 2. Откручиваем задние винты

Теперь сдвиньте оба сиденья вперёд до упора и выкрутите два винта сзади. Снимать сиденья не нужно.

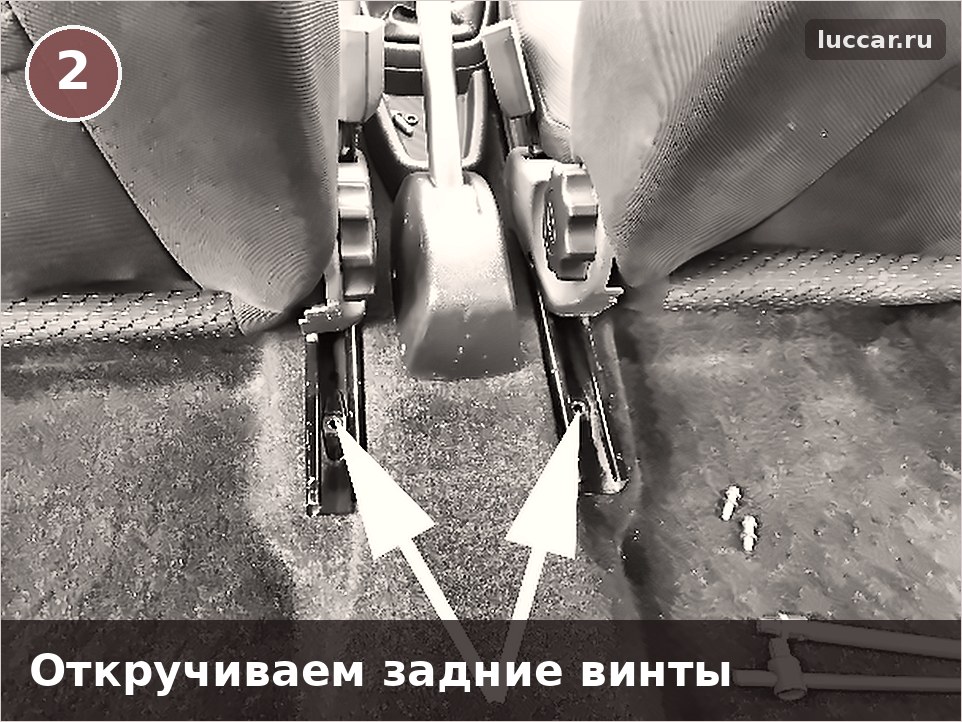

Откручиваем задние винты крепления сидений Лада Гранта

Шаг 3. Ставим подножку

Заведите металлическую подножку под полозья сидений широкой частью вперёд. Паз на подножке совместите с отверстием под винт полозьев.

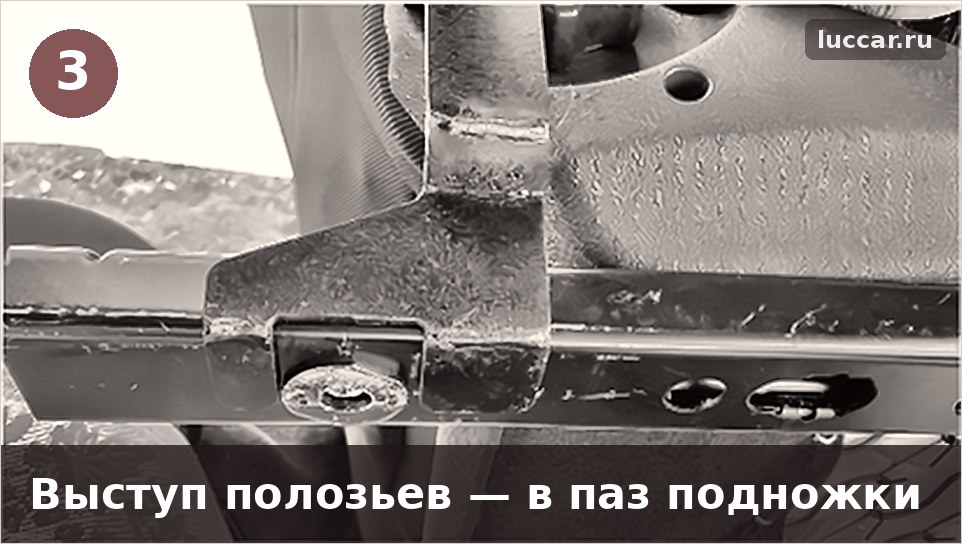

Подножка подлокотника ArBox 2 под полозьями сиденья Гранты: выступ в пазу

Снизу у полозьев вокруг отверстия есть небольшой выступ. Он должен зайти в паз подножки. Если не зашёл, подножка будет гулять.

Шаг 4. Закручиваем винты сидений

Вкрутите винты обратно в том же порядке. Перед тем как затягивать, прижмите низ подножки вплотную к облицовке ручника. Если этого не сделать, подлокотник может встать криво.

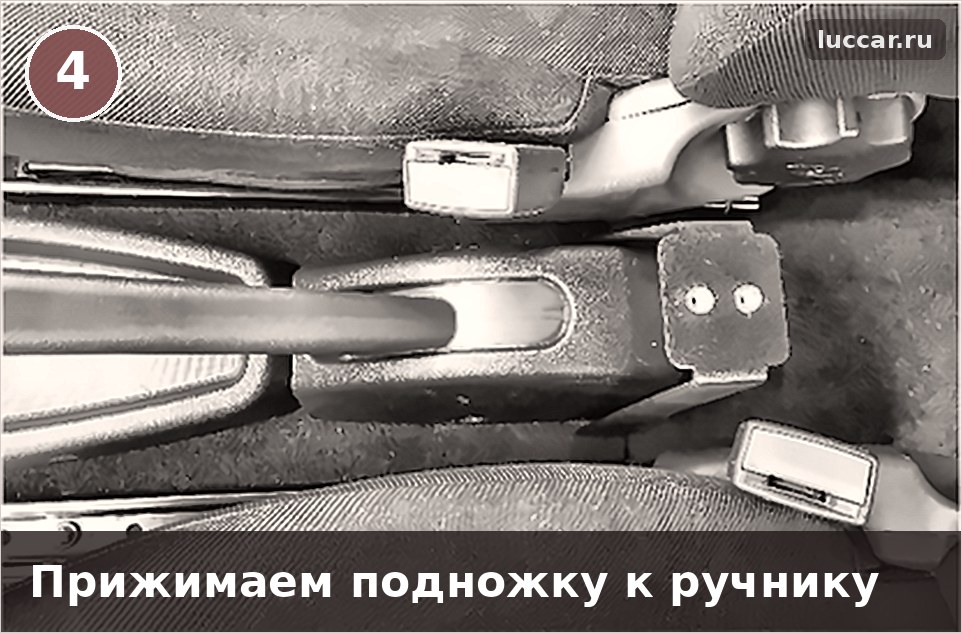

Подножка подлокотника прижата к облицовке ручника Лада Гранта

Затягивайте как следует, это всё-таки крепление сидений. Потом проверьте, что сиденья ездят вперёд и назад без заеданий.

Шаг 5. Ставим подлокотник

Поставьте подлокотник на подножку и прикрутите двумя болтами М6×20 через металлическую пластину. Пластину ставьте длинной стороной назад. Болты закройте декоративной крышкой.

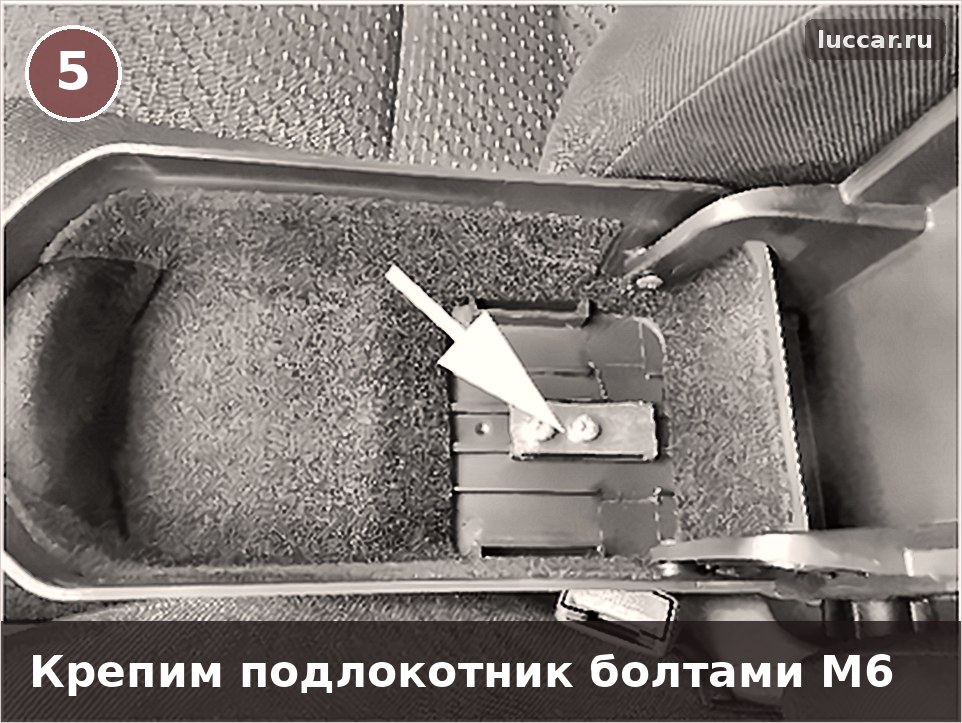

Крепление подлокотника ArBox 2 на Гранте болтами М6 через пластину
